绪论:弹性力学基础
本章节主要探讨固体的基本物理性质、力学特征以及弹性力学的基本假设。
1. 固体的微观结构与宏观特性
虽然一般固体在微观上可以分为晶体 (Crystalline) 和非晶体 (Amorphous) 两种,但工程中常见的普通固体通常属于多晶体 (Polycrystalline)。
- 微观结构:由许许多多的小晶体组成。
- 排列方式:这些小晶体以各种不同的方向杂乱地混合在一起。
- 宏观特性:虽然单个晶体具有各向异性,但由于多晶体的随机排列,从外表上统观地看,它们在宏观上表现为各向同性 (Isotropic)。
2. 不同物态的力学特性对比
物体在不同的载荷条件下(静力 vs 动力),表现出不同的特性。
2.1 静力载荷下的特性
| 物态 | 剪力 (Shear Force) | 压力 (Pressure) | 压缩性 |
| 气体 | 不能承受 | 承受后会压缩 | 易压缩 |
| 液体 | 不能承受 | 承受 | 压缩很小 |
| 固体 | 既可承受 | 也可承受 | 压缩很小 |
结论:从静力学观点来看,气体、液体和固体各有不同的特性。
2.2 动力与运动情况下的特性
- 低速运动时:气体也可以被当作不可压缩的,其特性与液体差别不大。因此流体力学既适用于气体,也适用于液体。
- 蠕变 (Creep):固体在外力长期作用下,有时会发生很缓慢的塑性流动,表现得就像粘滞性很大的液体。
**注意**:这种物体很难严格界定是固体还是液体。因此,在动力学范围内,物质状态的划分与静力学范围内有着不同的意义。
3. 简单拉伸与压缩试验
测定一般多晶体固体在外力作用下产生伸长(或压缩)的试验叫做简单拉伸(或压缩)试验。
3.1 标准试件与参数定义
试验通常使用标准试件进行。

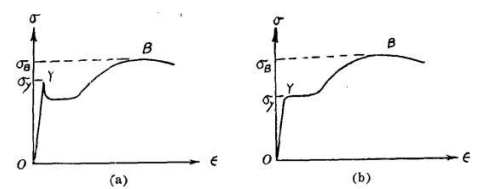

- $L0$:标准试件中两指定点之间在受力之前的长度(标距)。 * $F0$:中段上的截面面积。 * $P$:施加的拉力。 * $\Delta L$:加上拉力 $P$ 后,$L_0$ 的伸长量。 ==== 3.2 应力与应变公式 ==== 根据定义,我们可以得出以下基本物理量: * 拉伸应力 (Tensile Stress, $\sigma$):单位面积上的内力。 $$ \sigma = \frac{P}{F0} $$ * 拉伸应变 (Tensile Strain, $\epsilon$):单位长度的伸长量。 $$ \epsilon = \frac{\Delta L}{L0} $$ ==== 3.3 杨氏模量 (Young's Modulus) ==== 对于某种材料,其拉伸应力与拉伸应变的比值是一个常数,称为该种材料的杨氏模量(或弹性模量),用符号 $E$ 表示: $$ E = \frac{\sigma}{\epsilon} = \frac{P L0}{F0 \Delta L} \quad (1-3) $$ ===== 4. 应力-应变图与滞后现象 ===== 拉伸(压缩)试验的力学性质常用应力-应变关系曲线来表示。 ==== 4.1 韧性固体的应力应变图 ====
曲线通常包含以下阶段:
* 弹性阶段:应力与应变成正比。
* 屈服阶段 ($\sigma_y$):材料发生显著塑性变形。
* 强化阶段:曲线继续上升至最高点 $B$。
==== 4.2 弹性的滞后现象 (Hysteresis) ====
许多脆性固体在除去载荷和重复载荷的过程中,其应力-应变路径并不沿直线进行,而是沿着一种回路进行。
* 能量损耗:经过回路一周是要作功的,因此便发生弹性的滞后现象。
* 历史背景:这种现象是 1906 年由哥丁根大学 (Göttingen) 的柏林诺 (Prandtl) 首先发现的。
* 工程意义:滞后现象是材料在振动时破坏的主要因素。
===== 5. 横向变形与泊松比 =====
固体在伸长(或压缩)时,不仅长度发生变化,试件的截面也有变形。
* 长度伸长 $\rightarrow$ 截面缩小
* 长度缩短 $\rightarrow$ 截面增加
假如我们定义:
* 横向应变:$\epsilony$ 或 $\epsilonz$
* 纵向应变:$\epsilon_x$
在简单拉伸(压缩)、横向不受力的情况下,横向应变和纵向应变有下列关系:
$$ \frac{\epsilony}{\epsilonx} = -\nu $$
我们称 $\nu$ 为材料的泊松比 (Poisson's ratio)。
* 一般 $\nu$ 的值在 $1/3$ 到 $1/4$ 之间。
===== 6. 剪切变形与剪力模量 =====
固体在剪力载荷作用下发生剪应变。
==== 6.1 剪切模型 ====
假设有一个立方体:
- 截面积为 $F$。
- 两个面上各受一方向相反、大小相等的剪力 $P$。
- 材料由立方体变成斜方体。
==== 6.2 剪切定义 ====
* 剪应力 ($\tau$):
$$ \tau = \frac{P}{F} $$
* 剪应变 ($\gamma$):斜方体的倾斜角。
* 剪力模量 ($\mu$):
$$ \frac{\tau}{\gamma} = \mu $$
注:当 $\gamma$ 不大时,$\mu$ 一般是一个常数;但当 $\tau$ 超过某一限度时,也会发生屈服现象。 ===== 7. 弹性体——固体的理想化 ===== ==== 7.1 弹性体的定义 ==== 一般固体在静力作用下的力学性质是很复杂的,包含弹性变形、塑性永久变形、蠕变等。为了简化研究,我们引入弹性体的概念: - 假设条件:仅研究固体在载荷不大、应变很小的情况。 - 忽略次要因素:在此情况下,永久变形和蠕变都很小,主要部分是弹性变形。 - 理想化模型:略去弹性变形以外的变形部分,假定物体在除去载荷后,完全恢复到变形前的原来形状。 我们称这种理想化的固体为弹性体。 ==== 7.2 连续性与均匀性假设 (微元体) ==== 从空间平均起来看,弹性体仍旧可以算作是均匀的。在后续研究中,我们常需在弹性体中取出一个微元体来研究其力学性质。 关于这个微元体的大小定义存在辩证关系: * 数学上:它是一个无穷小量(不能太大),以便应用微积分分析。 * 物理上:它虽不能太大,但也不能太小。它的大小应当大于包括很多小晶体的空间。 目的:只有这样,我们提出的均匀性假设才没有损害,实际的材料当然不可能是完全均匀的,但通过这种统计平均的微元体,我们可以将其视为均匀介质处理。 除了连续性和均匀性,弹性力学通常还包含以下三个基本假设: * 各向同性 (Isotropy) * 假设材料在各个方向上的物理性质(如弹性模量、泊松比)都是相同的。这意味着物体内一点的力学性能与方向无关。 * 线弹性假设 (Linear Elasticity) * 假设应力与应变之间满足线性关系(即胡克定律,Hooke's Law)。材料在卸载后能够完全恢复原状,且变形与外力成正比。 * 小变形假设 (Small Deformation) * 假设物体受力后的位移和变形量远小于物体自身的尺寸。 *在此假设下,建立平衡方程时可以用变形前的几何尺寸代替变形后的尺寸,且应变的高阶微量可以忽略不计(几何线性)。 ==== 7.3 弹性力学在固体力学中的位置 ====
====== 目录 ======
- 应力分析
- 应变分析
- 应力和应变的关系
- 弹性体力学问题的建立
- 弹性力学的一般原理
- 弹性力学的平面问题
- 能量法
- 柱体的扭转与弯曲
- 薄板问题
- 接触问题
- 球体问题
- 薄壳问题
- 固体中弹性波的传播
